Tecnologie/ Viaggio nel mondo RFID (II)

di C. Patierno - Seconda parte del viaggio nella tecnologia RFID. Ecco come lavorano reader, tag e antenne, con qualche cenno di fisica dei campi elettromagnetici

Roma - Dopo aver dedicato la prima parte di questa serie di articoli alla storia della tecnologia RFID, ci occupiamo ora dei principi di trasmissione dell'energia e/o del segnale tra le due entità principali: il reader ed il tag.

Analizziamo l'infrastruttura fino ad ora discussa con un dettaglio più tecnico. Il reader è essenzialmente composto da:
- sistema di connessione e comunicazione con PC
- sistema di alimentazione
- sistema di generazione del campo RF
- sistema di comunicazione mediante RF
- eventuali sistemi accessori (che descriveremo meglio in seguito).

Porta seriale RS232Il sistema di connessione e comunicazione con il PC si basa essenzialmente sugli standard di comunicazione delle porte RS232 (la vecchia porta del mouse, per intenderci): tutti i sistemi operativi supportano questo standard, che è estremamente semplice e frequentemente utilizzato, ad esempio per la connessione dei modem esterni. Il sistema di comunicazione RS232 permette una comunicazione seriale, cioè la comunicazione avviene in serie, mediante un unico filo (in realtà è una coppia più un filo di massa), e in modalità "half-duplex": vige cioè la regola "io parlo, tu ascolti", diversa dalla comunicazione parallela, cioè "full-duplex", dove ricezione e trasmissione avvengono in contemporanea. Il tipo di comunicazione seriale avviene aprendo un canale di comunicazione tra le due apparecchiature (apertura della porta "COM"), in questo modo entrambe le apparecchiature sono in ascolto e la prima che "parla" occupa il canale impedendo la risposta dell'altra, che dovrà attendere la fine della trasmissione eventualmente per rispondere. Per capire meglio possiamo dire che la comunicazione seriale è come la comunicazione tra due persone al telefono: se entrambe parlano la comunicazione è impossibile, invece nella comunicazione parallela una singola entità è composta da una coppia di persone dove una parla ed una ascolta, quindi essenzialmente simultanea.
Su queste premesse, possiamo facilmente capire come PC e reader comunichino: il PC, dopo aver aperto la porta di comunicazione, invia un comando "leggi" (in formato testo) al reader: a questo punto il reader, attraverso gli altri sistemi, legge il tag e risponde al PC: "ho letto questo?", oppure "non ho letto nulla". Naturalmente la comunicazione è ben più complessa di quanto qui semplificato, poiché i comandi inviabili sono tanti (tra cui anche il comando "leggi continuamente", che permette il solo ascolto da parte del PC). Tratteremo meglio lo standard di comunicazione quando parleremo dell'ISO 15693, che contiene tutte le informazioni per il funzionamento di una delle più diffuse tecnologie RFID.

Il sistema di alimentazione del reader è un sistema classico composto da un alimentatore (o delle batterie): l'unica accortezza adottata dai produttori e quella di schermare l'alimentatore affinché non generi eventuali interferenze elettromagnetiche che possano impedire la corretta lettura dei tag, come meglio ci renderemo conto in seguito.

Spettro elettromagneticoIl sistema di generazione del campo RF è costituito dall'apparecchiatura elettronica per la corretta emissione/stabilizzazione del segnale e dall'antenna. Il tipo di antenna dipende essenzialmente dalla frequenza che si è scelto di utilizzare. Per meglio comprendere quindi perchè esistono in commercio vari tipi di antenne con distanze di lettura anche considerevolmente differenti, dobbiamo addentrarci nel mondo della Radiofrequenza, cercando di comprendere i meccanismi fisici che la regolano (limitandoci comunque nell'esposizione e permettendo a tutti facilmente di capire): solo così potremo comprendere il reale funzionamento del sistema e i suoi limiti tecnici.

Campo elettromagneticoLe onde elettromagnetiche sono il fenomeno fisico attraverso il quale avviene la propagazione dell'energia nello spazio: la stessa luce visibile è un fenomeno di origine elettromagnetica. Le onde elettromagnetiche possono essere assimilate ad una forma di tipo sinusoidale dove:
a) il valore massimo assunto dalla semionda è l'Ampiezza (A)
b) il tempo impiegato dall'onda per compiere un'oscillazione è detto Periodo (T)
c) lo spazio percorso dall'onda in una oscillazione completa è detta Lunghezza d'onda (λ)
d) il numero di oscillazioni compiute in un secondo è detto Frequenza (v)
e) la velocità di propagazione nel vuoto è detta Velocità (c).

Campo elettricoStudiando le equazioni di Maxwell, assimilando la velocità di propagazione nel vuoto come quella della luce, si conclude che la lunghezza d'onda, la velocità e la frequenza sono correlate fra di loro da un'unica equazione. I fenomeni elettromagnetici vengono poi descritti nelle seguenti leggi:
a) Legge di Ampere: "la corrente che attraversa un conduttore genera dei campi magnetici".
b) "Legge di Faraday": i campi magnetici che variano nel tempo generano campi elettrici indotti".

Campo magneticoQuesto ci permette quindi di trasmettere energia senza contatto: in pratica, facendo variare la corrente in un conduttore (corrente alternata, come quella di casa, solo che invece di alternare con una frequenza di 50 Hz viene alternata a frequenze di molto superiori), questo genera un campo elettromagnetico (come un elettromagnete) che è in grado, a certe condizioni, di trasformarsi ancora una volta in energia elettrica (correnti parassite). È per questo motivo che sugli aerei è vietato l'uso di apparecchi come i cellulari, perchè l'emissione del campo elettromagnetico potrebbe condensarsi in qualche cavo (il conduttore) e disturbare i computer di bordo, causando anche la caduta dell'aereo stesso.

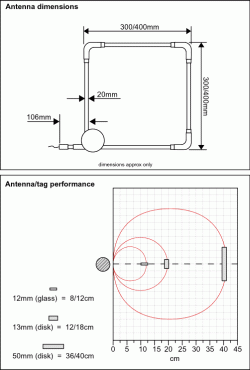

Posizione di un tag magnetico rispetto ad un'antennaInoltre, dalla fisica sappiamo che un campo elettromagnetico è la somma di due campi generati dalla stessa fonte, uno puramente elettrico ed uno puramente magnetico. Questi due campi sono correlati e le funzioni matematiche che li definiscono dipendono da:
- distanza dal punto di emissione
- lunghezza d'onda
- posizione nello spazio.

Ma gli stessi campi non vengono influenzati egualmente da questi fattori, anzi:
il campo magnetico prevale a breve distanza, mentre il campo elettrico prevale a lunga distanza. Possiamo quindi definire "campo vicino" la porzione di spazio attraversata dalle linee di flusso magnetico e "campo lontano" la porzione di spazio attraversato dalla radiazione elettrica. Prendiamo un esempio dal nostro sole: le eruzioni solari che spesso vediamo in TV, formano degli anelli con la superficie solare, questo perchè il plasma eruttato segue le linee di campo magnetico (che sono sempre chiuse, come anelli) rendendocele visibili. Al contrario, la luce solare viene proiettata nello spazio e rappresenta il nostro campo elettrico.

Come precedentemente definito dalla legge di Faraday, ovunque sia presente un campo magnetico oscillante vengono indotte delle correnti parassite. Questo principio, lo stesso dei trasformatori, è quello utilizzato per i tag ad accoppiamento magnetico (si intende il processo di propagazione dell'energia da un oggetto all'altro): ovunque sia presente un campo elettrico oscillante vengono indotte correnti parassite. Questo principio, lo stesso dell'esperimento di Marconi, è lo stesso utilizzato per i tag ad accoppiamento elettrico. Va inoltre precisato che l'energia elettrica indotta dal campo magnetico è funzione del suo orientamento, per questo motivo, se il tag non è orientato perpendicolarmente al campo magnetico, lo stesso non assorbirà sufficiente segnale per instaurare la comunicazione. Differentemente, il campo elettrico indotto è influenzato fortemente dalla distanza. Essendo i due campi fisicamente diversi, si comportano in modo diverso: il primo, quello magnetico, avendo le linee di flusso ricurve su se stesso riesce a trasmettere energia solo se le linee vengono tagliate perpendicolarmente; il secondo invece, avendo le linee di flusso praticamente rette, non subisce questo effetto e l'unica influenza fortemente nociva è la distanza (dato il diradamento delle linee di flusso, così come la luce di una candela è in grado di illuminare soltanto piccole porzioni di spazio).

Il diverso comportamento delle onde nel campo vicino e nel campo lontano ha grande importanza per i sistemi RFID, sopratutto per la definizione delle problematiche di lettura. Come abbiamo visto in precedenza, il campo magnetico è costituito da linee di flusso a forma di anelli chiusi; il campo elettrico invece ha una propagazione sostanzialmente lineare; ciò significa che le problematiche di lettura nel campo magnetico saranno derivate da tutte le situazioni in cui il campo viene distorto o tagliato prima che il tag ne assorba l'energia. Le problematiche di lettura nel campo elettrico sono invece derivate da situazioni dove il campo delle cariche elettriche viene assorbito o riflesso prima che il tag ne assorba l'energia. La modalità di propagazione del campo elettromagnetico è detta di "scattering" per i campi a prevalenza magnetica e di "onda diretta" per i campi radio. È facile intuire altresì che l'antenna dovrà avere forma e dimensioni diverse per ottimizzare l'uno o l'altro campo in funzione della tipologia di tag da adottare. Anche la lunghezza d'onda è importante poiché solo sopra i 20 MHz vengono generati anche i campi elettrici (o radio) oltre quelli magnetici e solo oltre i 30 MHz vengono indotti campi elettrici sufficientemente potenti per instaurare una comunicazione tra due fonti.
